堆取料機無線控制設備改造方案
改造背景
中國是世界上最大的水泥消費國和生產國，近幾年，隨著國民經濟的快速增長，水泥需求量的不斷攀升，造成了水泥供應緊張，引起了無數家企業紛紛投資、上馬新型干法水泥生產線，新型干法水泥生產線的使用又需要大量的堆料機和取料機。堆料機和取料機在長時間的使用過程中，通信電纜經常會因各種原因斷裂，引起信號中斷，使中控室和堆料機的通信失去聯系，或著產生誤動作，在這種情況下的維修、維護成本非常高，不但造成直接和間接經濟損失，還增加了維修人員的勞動強度。為此，水泥企業對堆料機的通信穩定性提出了更高的要求。
現有很多水泥廠家所使用的堆取料機都是有線電纜控制方式，堆取料機在設計的控制上有中控啟/停、中控急停、運行、啟動、故障、堆料（取料）、在堆一、在堆二、調堆、聯鎖等一些控制點到DCS和聯鎖設備，采用卷盤電機帶動卷盤對控制線進行收放。隨著線路老化和現場粉塵環境的影響，電纜故障率較高，主要故障表現有以下情況：
1）因控制電纜線損壞引起故障停機，出現斷線故障無法及時反饋到DCS和所聯鎖的設備，只能操作人員手動停機，容易因操作時間差引起物料堵塞等故障，嚴重的時候造成人員傷亡或重大的財產損失。
2）卷盤電機在工作中故障率較高，卷盤故障容易造成的故障停機。另外卷盤電機在使用工作中發熱比較厲害，有時需另加兩臺風機對其進行降溫，電機功率為3KW，耗電量大。
3）現場灰塵大，容易導致控制信號不穩定，影響生產，嚴重時還會造成短路，燒壞設備。
針對以上問題，廣州宇林自動化控制設備有限公司自主研發生產的YL-WD系列堆取料機無線控制設備專門為堆取料機的無線控制而設計，可以完全代替堆取料機的控制電纜,實現無線控制，從而解決堆取料機的控制電纜斷裂造成嚴重影響生產的問題，同時維護更換方便，節省了大量的人力物力財力。本產品無線控制系統YL-WD設備已在海螺水泥、華潤水泥、中聯水泥、南方水泥、拉法基水泥廠、福建水泥、中材水泥、塔牌水泥等國內知名水泥廠里得到廣泛的應用。
應用技術領域 ：
開關信號遠距離無線傳輸、工廠設備無線自動控制、各場所設備的電源控制、野外無人值守站測控、遠距離無線遙控、無線開關量和模擬量數據采集等
堆取料機無線改造優勢分析
|
序號 |
改造前（控制電纜方式） |
改造后（無線控制方式） |
|
1 |
控制電纜故障率較高，因控制電纜線損壞引起故障停機。因出現斷線故障無法及時反饋到DCS和所聯鎖的設備，只能操作人員手動停機，容易因操作時間差引起物料堵塞等故障，嚴重的時候造成人員傷亡或重大的財產損失。 |
加裝宇林YL-WD系列工業無線控制設備后，可以拆除原來近300米的電纜線，既解決了電纜斷裂造成故障的問題，又可每年省下上萬元，三年可累計節約5萬元 |
|
2 |
卷盤電機在工作中故障率較高，卷盤故障容易造成的故障停機。另外卷盤電機在使用工作中發熱比較厲害，有時需另加兩臺風機對其進行降溫，電機功率為3KW，每年光電費2×3KW×24H×310×0.6元/KWH=2.6萬元/臺。 |
加裝宇林YL-WD系列工業無線控制設備后，無線控制設備自身的功率不到35W（相當于一個燈泡的瓦數），每年光節省電費就近3萬元，同時原來的電機可以拆除，節省電機設備款1萬多元，累計改造節省超過4萬元 |
|
3 |
由于現場環境的制約，目前使用的滑環很容易 因?yàn)檫M(jìn)灰塵導致控制信號不穩定，影響生產，嚴重時還會造成短路，燒壞設備。 |
加裝宇林YL-WD系列工業無線控制設備后，原來的滑環可以拆掉，既節省了滑環維護更換的成本大概5萬元，又不用擔心現場灰塵環境造成的信號不穩定的情況出現 |
|
4 |
維護不方便，每年的部件損壞更換維修工作量大 |
基本不需要維護，維護更換無線控制設備換電路板，十分鐘內輕松搞定 |
|
總結： |
舊的控制電纜連接方式，故障率高影響生產安全，維護不方便，且使用維護成本高，在目前社會倡導節能減排的大形勢下，迫切需要進行改造！ |
加裝宇林YL-WD系列工業無線控制設備后，除了解決了舊的控制電纜方式存在的問題，同時為企業節省設備維護和電費支出成本共計十一萬元 |
改造方案基本原理

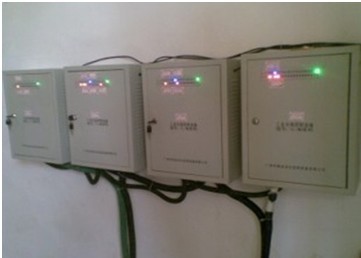

宇林YL-WD系列堆取料機專用工業無線控制系統分為A機和B機，A、B機雙向?qū)崟r(shí)收發互相通信，可對調使用。假如A機安裝于堆料機/取料機上，B機安裝于電力室或者堆場中間中轉端子箱處，則A機的功能是接收B機的控制信號輸出給堆/取料機，并把堆/取料機的工作狀態信號實時傳給B機。 B機的功能是把中控室控制堆/取料機的信號發給堆料機上的A機，并把堆/取料機通過A機發給中控的狀態信號接收傳給中控。A機和B機還可以把堆料機和取料機的互鎖信號相互傳遞給對方，完成對堆/取料機互鎖控制。
該設備具有無線雙向控制功能，兩臺配對使用，A設備和B設備相互控制，輸入狀態控制到對方設備的輸出，設備同時具有自診斷功能、檢測對方設備是否在線、故障輸出告警等功能，具有配置簡單、使用方便、實用性強、性能穩定等優點。 |
